產品名稱：多功能性板房

品牌：泉城攻略

型號：QCMNQB-01

1.功能要求：可快速安裝拆解，隨意搭建各種房屋結構；具備門、窗結構，可滿足真實破門、破窗動作訓練。

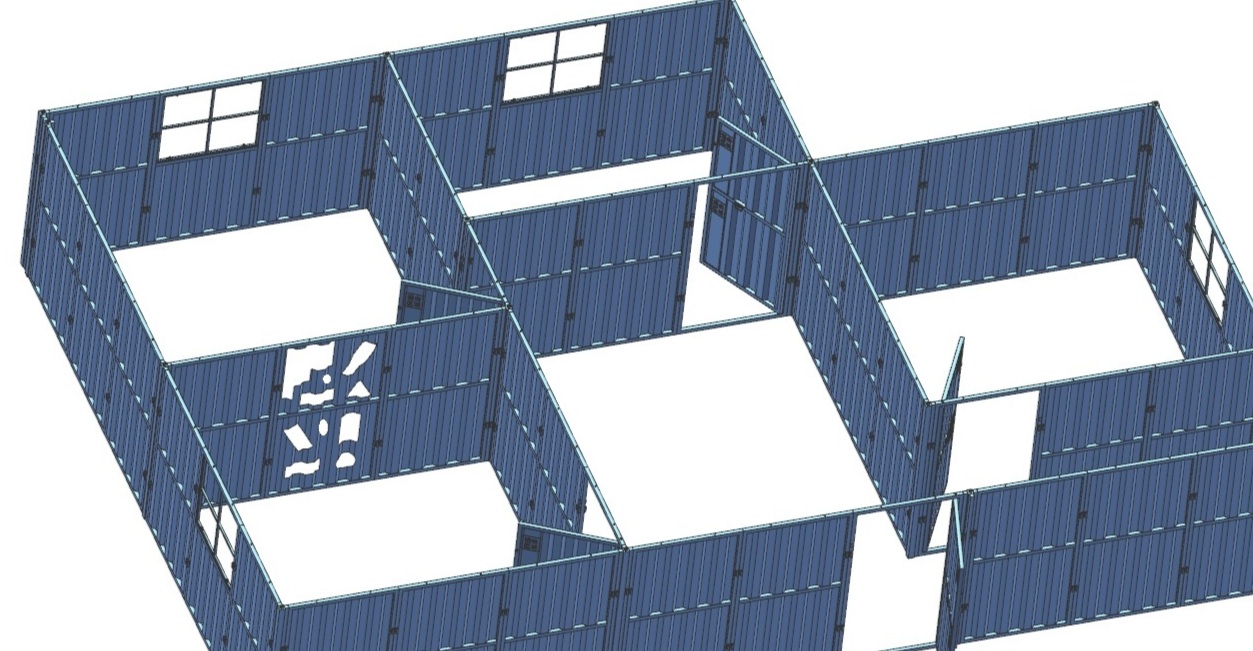

2.主要部件：每套模擬戰術街區主要由主體墻板、戰術功能墻板、戰術射擊墻板、戰術門板、L型立柱、T型立柱、十型立柱、U型插銷組成，各部件之間使用U型插銷進行連接。

增加模擬定向爆破戰術墻板，專為作戰訓練設計，用于模擬戰場爆破環境，提供定向爆破效果，助力實戰訓練。

加配三角支撐架：有效固定墻體不易倒塌。

配手推車：方便托運器材，快速更省力。

送專用工具：橡膠錘；用于墻體矯正，也可配合U型插銷進行連接使用。

3. 材質：

（1）主結構：所有類型墻板門板外內框、立柱使用鍍鋅碳鋼管；U型插銷為實心鍍鋅碳鋼。

（2）中間墻體：主體墻板為鍍鋅瓦楞板，梯形波結構，波高為36mm，波寬78mm，板厚1.2mm±5%；戰術功能墻板上部分為活動內框，可拆卸，可模擬窗口、卡槽可安裝玻璃等，下部分為鍍鋅瓦楞板；戰術射擊墻板上下為鍍鋅瓦楞板，不同位置可開設10個不同大小射擊口（數量、形狀可根據要求定制）；戰術門板內置可開合鍍鋅瓦楞板門面，門面安裝開關拉手、限位磁力卡榫。

（3）型號尺寸：墻板門板內框使用鍍鋅碳鋼管尺寸20mm×20mm×1.6mm；

所有類型立柱使用鍍鋅碳鋼管尺寸40mm×40mm×1.6mm；

4. 重量、數量：

主體墻板28Kg、25面/套，戰術功能墻板24Kg、5面/套，戰術射擊墻板24Kg、1面/套，戰術門板36Kg、4面/套；L型立柱14Kg、10個/套，T型立柱17Kg、8個/套，十型立柱21Kg、1個/套；以上重量偏差±1Kg；

（2）U型插銷0.4Kg、250個/套。

5.尺寸：

（1）所有類型墻板門板高：1960mm±50mm、寬：1100mm±10mm、厚：80mm±5mm；

（2）所有類型立柱高：1960mm±50mm、寬：110mm±5mm，L型、T型立柱厚：100mm±5mm、十型立柱厚140mm±5mm

3.整套投影面積：≥43㎡。

6.顏色：單色或迷彩色定制。

7.強度：

（1）連結強度任意兩個組合單元連接后水平放置，

垂直方向承受250Kg靜壓力時，保持2min以上不變形，不脫鉤；

水平方向承受1050Kg靜壓力時，保持2min以上不變形，不脫鉤。

U型插銷，抗拉強度≥650MPa；

（2）墻板彈體撞擊強度：符合GA294-2001中5.6.3條規定的試驗方法，對組合單元進行抗沖擊強度試驗，能承受2g鉛彈以150m/s±10 m/s速度沖擊，沖擊后單元覆板不被擊穿或破碎。

8.防腐性能：

經8h鹽霧試驗，其耐腐蝕等級10級；

主體及立柱主體結構采用鍍鋅方管焊接而成，材料符合GB/T13912-2002金屬覆蓋層、鋼鐵制件鍍鋅層的技術要求及試驗方法。
